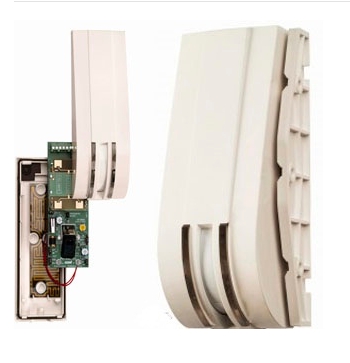

PATROL 101 - kombinovaný snímač pohybu do exteriéru na použitie až do -55°С
PATROL 101 - vytvára úzku ochrannú záclonu ktorá umožňuje bezalarmový pohyb v chránenej oblasti
PATROL 101 - má zabudovanú antimasking technológiu proti rôznym typom maskovania
PATROL 101 - je odolný voči detekcii malých zvierat do 30 kg
Vlastnosti
DUAL PIR & MW TECHNOLÓGIA
Použitie duálnej technológie umožňuje stabilnú detekciu na elimináciu falošných poplachov PIR detekuje pohyb v chránenej oblasti
Mikrovlnný senzor používajúc Dopplerov efekt emituje signál a monitoruje odrazený signál pre každý „nový“ objekt v zornom poli snímača
Zabudované vyhrievanie
"PATROL 101" je vybavený so zabudovaným vyhrievaním pre extra nízke prostredie. Termostatom riadené vyhrievanie zabezpečuje plnú funkcionalitu aj pri extrémne nízkych teplotách.
VIBRAČNÝ SENZOR
"PATROL 101" obsahuje vybračný senzor na detekciu vonkajších útokov. Všetky útoky na odstránenie/demontovanie senzora zo steny vyvolajú alarm.
ANTI-MASK OCHRANA
Anti-mask systém detekuje všetky pokusy na zakázanie funkčnosti "PATROL-101". Činnosti ktoré by zabránili blokovať infračervenú energiu detekuje systém a vyšle správu do ústredne o maskovaní.
METÓDA POČÍTANIA IMPULZOV
Voliteľné nastavenie na počítanie impulzov 1, 2, 3, 4, 5 umožňuje používateľovi optimalizovať citlivosť detektoru na zabezpečenie spoľahlivej funkčnosti.
AUTOMATICKÁ KOMPENZÁCIA TEPLOTY
Teplotná kompenzácia automaticky zabezpečuje optimálnu funkčnosť detektoru pri rôznych zmenách teploty prostredia.
MOŽNOSŤ SAMOSTATNÉHO NASTAVENIA CITLIVOSTI PIR / MW / ANTI-MASK ČASTI SNÍMAČA
Tri oddelené potenciometre na nastavenie citlivosti umožňujú regulovať citlivosť jednotlivých častí, PIR, MW a Anti-mask podľ podmienok okolitého prostredia.
OCHRANA VOČI BIELEMU SVETLU
Ochranné tienenie voči bielemu svetlu umožňuje aby na pyroelektrický senzor dopadlo iba infračervené žiarenie, toto eliminuje počet falošných alarmov od bieleho svetla.
DVOJITÁ OCHRANA VOČI VYSOKOFREKVENČNÉMU RFI / EMI RUŠENIU
- Spoľahlivá ochrana el. obvodov
- RFI tienenie pyroelektrického senzoru
VODOTESNÝ KRYT
Snímač do vonkajšieho prostredia ja zabudovaný do vodotesného krytu ktorý je vyrobený technológiou na zabezpečenie dlhej životnosti a je odolný voči zmeny farby – na žlto – od slnečného žiarenia. "PATROL-101" je hermeticky uzavretá voči vlhkosti a prachu (IP65).
TECHNICKÁ ŠPECIFIKÁCIA
| Napájacie napätie: |
9-16V |
| Spotreba prúdu: |
|
| V standby móde: |
80 mA |
| V alarm móde: |
120mA |
| Napájanie vyhrievania: |
12 – 14V |
| Spotreba prúdu vyhrievania: |
700mA |
| Frekvencia mikrovlnnej časti: |
10.525GHz |
| Anti-mask startovacia (boot) perióda: |
50 ± 5 sek |
| Nastaviteľná detekcia maskovania: |
0.2 – 20 sm (nastaviteľné) |
| Čas pripravenosti detektoru: |
50 ± 5 sek |
| Detekčný dosah: |
15metrov |
| Rozsah detekčnej rýchlosti: |
0.2 – 4 m/sek |
| Relé výstup detektoru: |
NC/NO; 60V;100mA;16Ω |
| Tamper výstup: |
NC; 60V;100mA;16Ω |
| Anti-mask relé výstup: |
NC/NO; 60V;100mA;16Ω |
| Oneskorenie anti-mask alarm aktivácie: |
40-60 sec |
| Čas alarmu: |
3 sek |
| Čas resetu: |
5±1sek |
| Počítadlo impulzov: |
1,2,3,4,5 |
| Výška inštalácie: |
2.5 – 5 metrov |
| Odoľnosť voči bielemu svetlu: |
Nie menej ako 30000Lux |
| Rozsah pracovnej teploty: |
|
| Bez vyhrievania: |
– 30°C +60°C |
| S vyhrievaním: |
– 55°C +60°C |
| Teplota skladovania: |
– 60ºC +80ºC |
| Stupeň krytia: |
IP65 |
| RFI odolnosť: |
30V/m pri frekvenčnom rozsahu 30MHz – 2GHz |
| EMI imunita: |
50000V |
| Rozmery: |
55mm x 49mm x 153mm |
| Hmotnosť: |
270gr |
